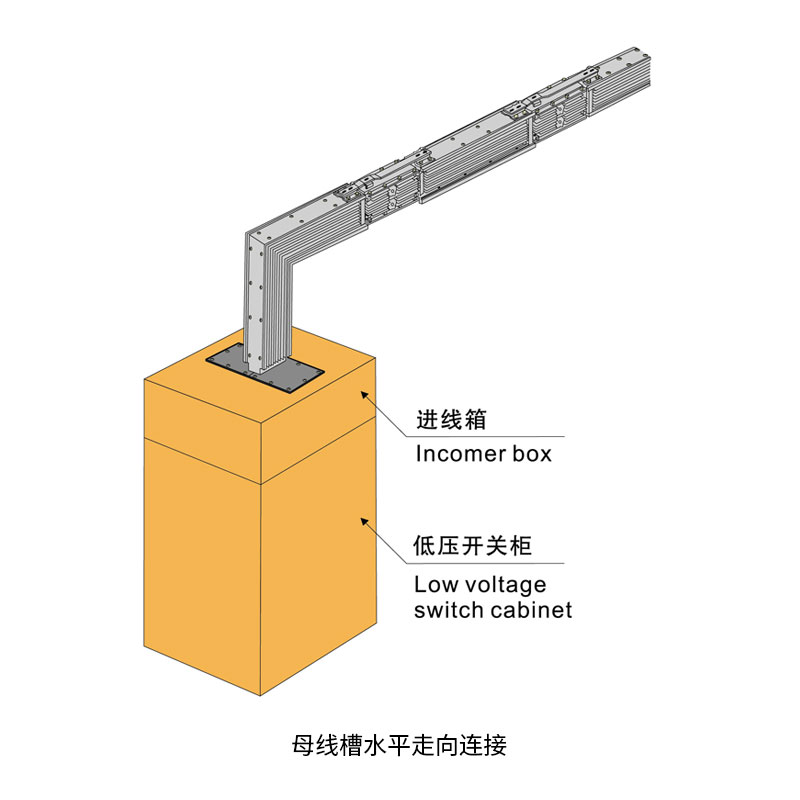

母线槽水平走向连接

　　母线槽水平安装于工业设备，问题为设备的简单馈电。

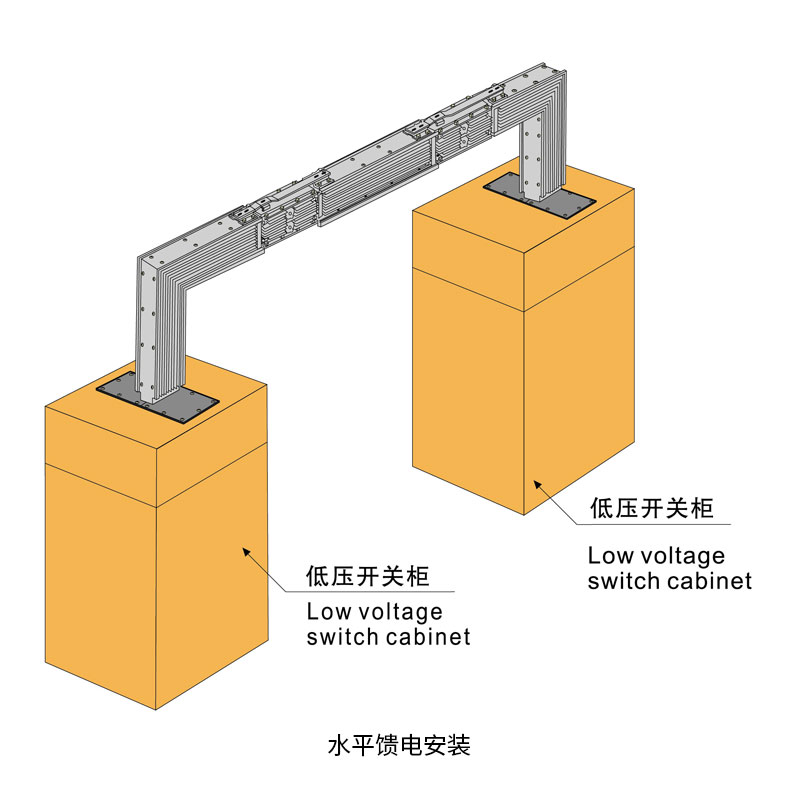

　　水平馈电安装

　　将电力从一点送至另一点，典型使用是从一个配电开关柜到另一个开关柜。

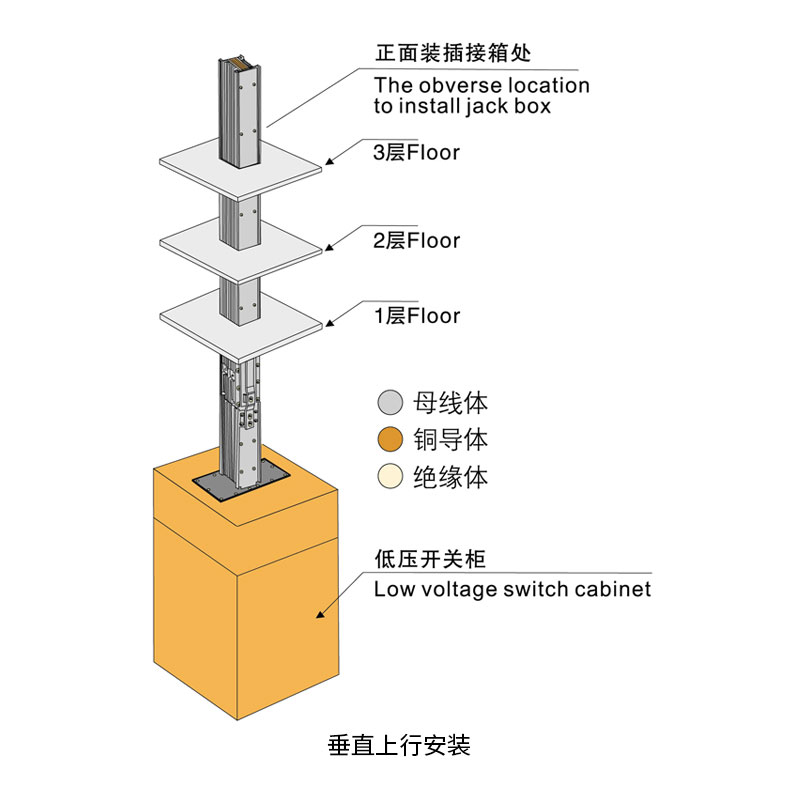

　　垂直上行安装

　　垂直上行安装用于多层建筑，当每层都需要分配电源，

　　或要将大容量电力送到建筑的某一高度。

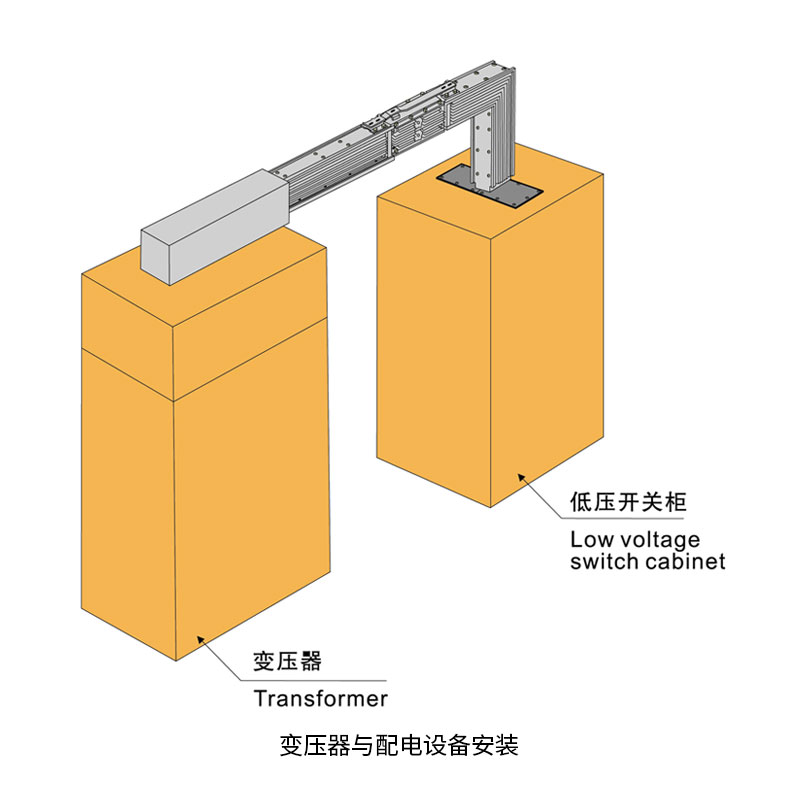

　　变压器与配电设备安装

　　母线槽从变压器连接至配电开关柜，将电源引进建筑物。

　　制造商

　　所有的MOLFO是母线槽均属默勒夫电气品牌，由默勒夫(顺德)电气有限公司提供。

　　◆制造单元

　　(A)概述

　　1、根据图纸由工厂制造装配低阻抗，预装低压母线配线系统。

　　2、母线槽为660V~1000V,3相、5线(具有50%整体地线容量)。

　　3、额定电流，大约长度，配件，插接箱等应标明于图上，电气承包商有责任协调其他承包商来决定母线槽的走向。在厂家生产母线槽订

　　单前，承包商应进行最后的实地测量。

　　(B)短路电流额定值和试验

　　1、母线槽的短路电流额定值根据GB7251.2-2006标准决定。其值要基于实际的短路电流试值。

　　◆基本结构

　　(A)外壳

　　1、母线槽外壳应由铝合金型材组成，以减少磁滞涡流耗损。完成阳极氧化处理。

　　2、母线槽应该完成密封以免机械损伤和灰尘积聚。

　　3、全密封母线槽外壳由母线槽制造厂加工，若有其他加工则得不到母线槽总厂的保证，无母线槽制造厂的认可，任何改动都不可以。

　　(B)连接装置

　　1、母线槽的连接装置是由螺栓，钢材料为高强度钢，弹簧垫片为宽沿以确保压力均匀。

　　2、螺栓应有力距指示处于地电位。

　　3、螺栓为不锈钢材料设计，当力距达到时能指示，仅要求使用一般长臂扳手。

　　4、只能从母线槽的一侧面去紧固螺栓。

　　◆母线

　　1、母线为表面镀锡的铜。

　　2、母线间的绝缘为130℃的B级绝缘聚酯薄膜。

　　3、在额定负载电流下，母线槽内任何一点温升不应高于周围环境55℃。

　　◆插接口

　　1、每3.2米母线槽在两插接口，插接口用盖板封盖好。

　　2、所以可以同时使用。

　　3、在插接箱进线之前能够检查插接口及母线槽。

　　◆母线槽支撑

　　(A)吊架间距应在线图表示，而且不超过厂家推荐值。

　　(B)户内馈线和插入式母线槽水平走向时，吊架间距3m,垂直走向时吊架间距4.8m。户外母线槽无论水平和垂直走向，吊架间距1.5m。

　　◆电压降

　　()电压降(输入电压减去输出电压)是基于额定负载下，稳定运行温度时测定。

　　(B)当负载功率因素产生最大电压降时，每30.5米母线槽距间的最大电压降不应超过4.0V。

　　◆插接箱

　　(A)插接箱(断路器型或带开关)，具有断路可见快开机构。

　　(B)当插接箱不能从地面直接操作，应由连杆间接操作。

　　◆插接箱安全设施

　　(A)插接箱的外壳应在相线的插接未接触之前与母线槽的接地母线接触。地线的连接方法是清洁镀层表面，以确保接触良好。

　　(B)插接箱内装有隔层以防接线时意外触电或避免导体间的误接触。

　　(C)插接箱活门具有连锁功能，免除开关带电状态下打开活门。
